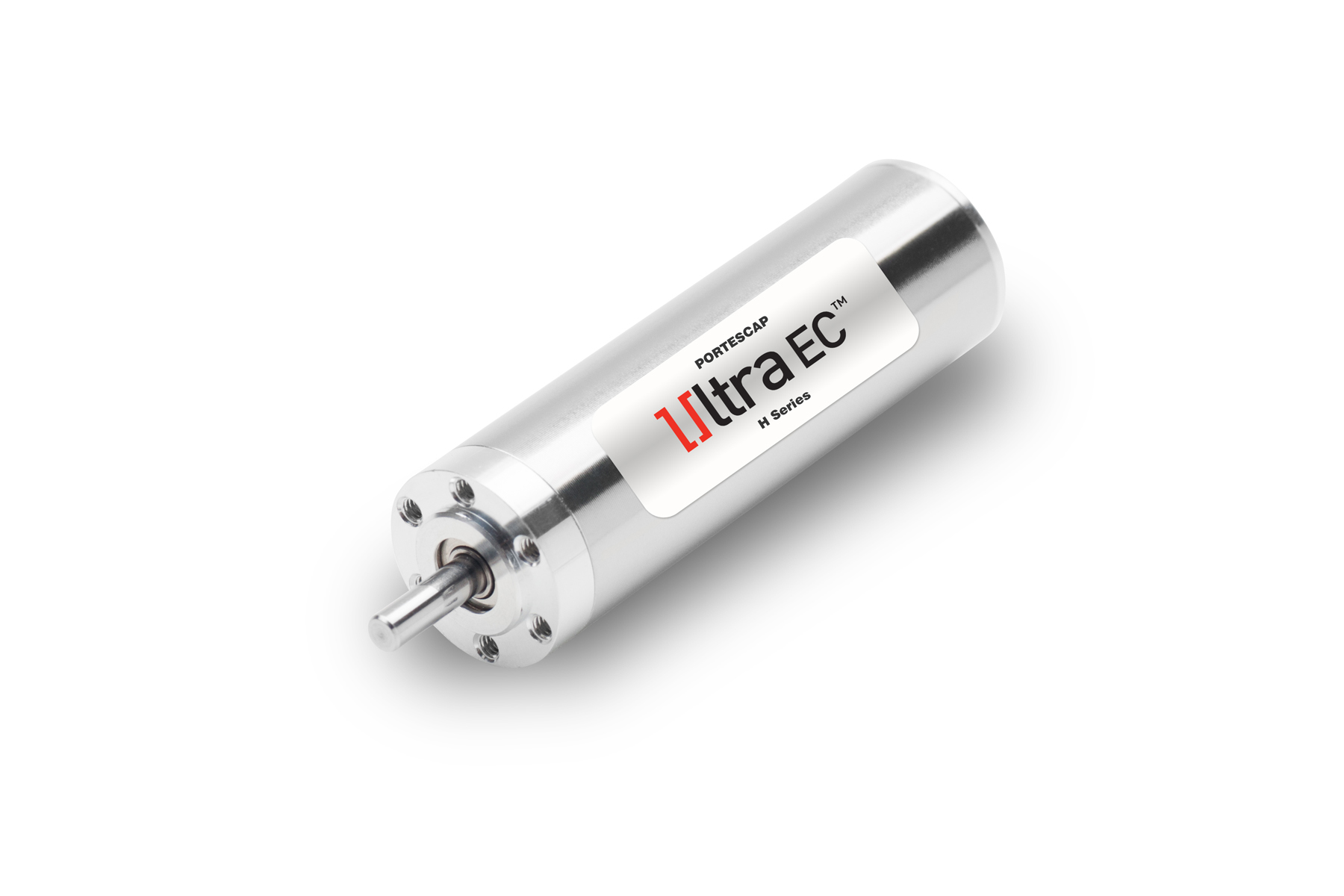

16ECH는 넓은 범위의 다양한 토크 및 속도를 충족시킬 수 있도록 조절 및 최적화할 수 있는 16㎜ 직경의 브러시리스 모터다.

16ECH는 특히 높은 효율과 긴 수명이 필요한 많은 BLDC 모터 응용사례를 위한 제품이다. 높은 효율의 16ECH 설계는 구동 시스템의 크기를 줄이며, 배터리 구동제품의 작동 수명을 연장시킨다.

이 모터의 심장인 Ultra EC 코일은 주어진 작동환경의 출력 손실(쥴손실 및 철손실)을 최소화한다. 이 기술을 이용하여 엔지니어들은 ▲저속 및 중간 속도에 최적화 ▲(2극 모터로서는) 저속에서 인상적인 최대 연속 토크 ▲40K와 55K rpm 사이에서 최대 출력 ▲60K rpm 부근에서 최대 정격 속도와 같은 BLDC 모터 성능을 구현한다.
  간결한 설계

16ECH는 복잡함을 최적화하고 모터 크기를 최소화하며 고가 소재의 사용을 지양함으로써 보다 나은 설계를 실현했다. 이를 통해 높은 성능과 경제성을 동시에 달성했다. 또한 신뢰성과 긴 수명을 위해 베어링·전자부품·조립에 대한 포르테스캡 품질 설계 기준을 준수한다.

이러한 이점을 바탕으로 기어를 사용하는 응용 제품과 같은 저속 응용 제품을 고려하거나 이전에 브러시 DC 모터를 사용한 응용 제품의 재설계를 고려할 때 16ECH는 훌륭한 코어리스 BLDC 모터가 될 수 있다. 중간 속도 응용 제품의 경우, 16ECH의 인상적인 성능 지수들은 속도 저하를 낮추고 부하 시 발생하는 열을 낮춘다.

높은 출력에 적합

16ECH는 높은 출력 역시 필요한 고속 응용 제품에 있어서도 탁월한 선택이라고 포르테스캡 측은 밝혔다. 30K rpm 이상에서, 16ECH는 20W 이상의 연속 작업 토크와 속도 범위를 실현한다(표 2 참조).

16ECH의 극히 낮은 회전 관성은 직접 구동과 기어 결합조건 모두에서 급가속과 감속을 실현하며, 시동-정지 작동에서 높은 효율이 필요한 응용 제품들과의 시너지를 높인다.

16ECH 모터는 36㎜ 및  52㎜ 길이의 두 종류(각각 16ECH36 및 16ECH52)로 제공되며, 홀 센서와 사용자의 속도 전압 요구 조건을 충족시킬 수 있는 세 가지의 다른 코일을 갖추었다. 기어박스, 인코더, 센서리스 버전, 상이한 코일 또는 모든 기계적 인터페이스 변경 등 고객 맞춤화가 용이하다.

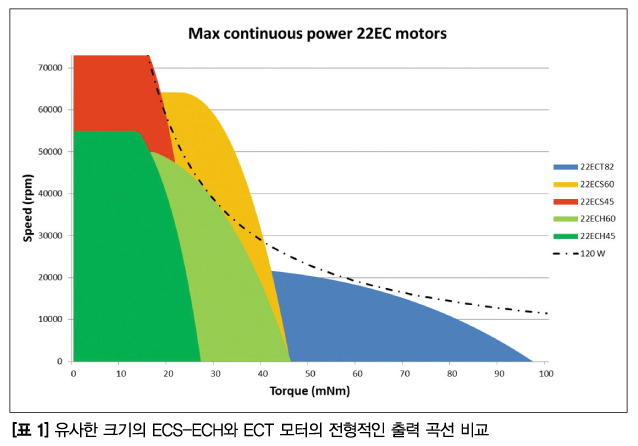

포르테스캡의 Ultra EC 모터 플랫폼은 고속 최적화 모터 ECS와 고토크/저속 응용 제품을 위한 ECT(출시 예정)와 같은 더 많은 특수 모터 시리즈를 포함한다.
