피커링 인터페이스가 많은 채널 수의 PXI/PXIe 마이크로웨이브 멀티플렉서(MUX) 모듈 제품군을 출시했다. 피커링 RF/마이크로웨이브 스위칭 제품 범위를 확장하는 40/42-788 제품군은 Radiall 마이크로웨이브 스위치를 기반으로 하며 8GHz에서 40GHz까지의 대역폭을 제공한다. 1개 또는 2개 SP8T, SP10T 또는 SP12T 등 다양한 멀티플렉서를 사용하여 복잡한 스위칭 네트워크도 구성할 수 있다.

이 모듈은 마이크로웨이브 대역 애플리케이션뿐만 아니라 극도로 낮은 삽입 손실과 초고절연이 중요한 RF 대역 애플리케이션에도 적합하다. 마이크로웨이브 MUX는 네트워크 분석기와 같은 측정 장비 또는 안테나를 ATE 시스템의 여러 시험 대상체(UUT)로 라우팅하는 등 통신 테스트에서 다양한 용도로 사용된다.

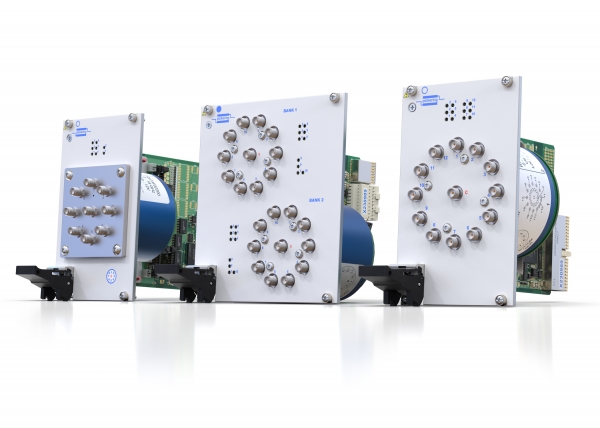

모델 40-788(PXI) 및 42-788(PXIe) 제품은 8GHz에서 최대 40GHz까지의 50Ω 신호를 스위칭하는 데 적합하다. 이 모듈은 1개 또는 2개의 종단 또는 비종단 SP8T, SP10T 또는 SP12T 구성으로 제공되며, 전면 패널에 스위치 모듈이 장착되어 있다. 내부 릴레이 종단 기능은 사용하지 않는 신호를 50Ω 부하로 라우팅하여 신호 무결성을 개선한다. 스위치 모듈을 UUT에 근접시켜 제어하는 리모트 버전은 2개 슬롯의 PXI/PXIe 모듈에서 1개 또는 2 개의 멀티플렉서를 제어할 수 있다.
