PI(Physik Instrumente)가 V-855 및 V-857 고하중 리니어 스테이지 시리즈를 출시, 자사정 밀 자동화를 위한 포트폴리오를 확장했다. 이를 통해 PI는 이제 긴 이동 범위에서 고속 및 반복성을 요구하는 프로세싱과, 검사 작업을 위한 비용 효율적인포 지셔닝 시스템을 제공하게 됐다.
이 시리즈는 전자 제품 제조 및 마이크로 어셈블리 애플리케이션, 센서 테스트 또는 잉크젯 프린팅 프로세스에 적합하다.
설명에 따르면 리니어 스테이지는 긴 이동 범위에 서 작동 주기가 높은 산업 애플리케이션을 위해 설계되었다. Recirculating ball bearing이 있는 3상 리니어 모터는 1000N의 하중, 5m/s2의 가속도, 5000mm/s의 속도를 지원한다.
고분해능 리니어 엔코더는 또한 높은 트래킹 정확도, 최소 트래킹 에러 및 짧은 정착 시간을 보장한다. 리니어 스테이지의 교정된 양방향 반복도는 ±0.5μm이다.
다양한 조합 및 간단한 통합

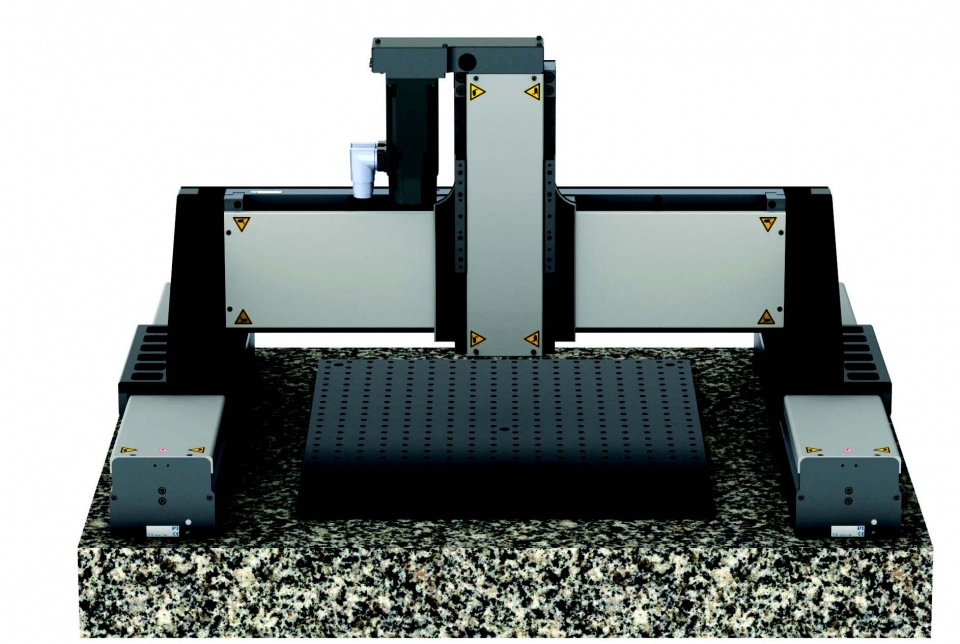

다축 애플리케이션의 경우 리니어 스테이지를 갠트리 셋업에 쉽게 결합할 수 있다. 옵션으로 사용 가능한 모션 플랫폼과 트리플 M6 홀 패턴 덕분에 축을 개별적으로 조립할 수도 있다. 최대폭 132mm의 슬림한 디자인은 공간 절약형으로 소형머신 어셈블리에 통합하게 도와준다.
또한 리니어 모터 스테이지는 추가 리니어축과 결합하여 강력한 갠트리 또는 split-bride 시스템을 구성할 수 있는 방식으로 설계되었다.
산업 규정을 준수하는 제어
V-855 및 V-857 리니어 스테이지의 제어를 위해 PI는 ACS 모션 컨트롤러와 드라이버를 최대 4축으로 결합한 G-901 19” 랙 전자 솔루션 및 통합된 ‘Safe-Torque-Off(STO)’ 모듈을 제공한다.
그 외에도 UDMpa와 같은 모듈형 ACS 드라이버를 ACS 모션 컨트롤러와 결합하여 사용할 수 있으며, third-party 제어 솔루션과도 함께 할 수 있다.
