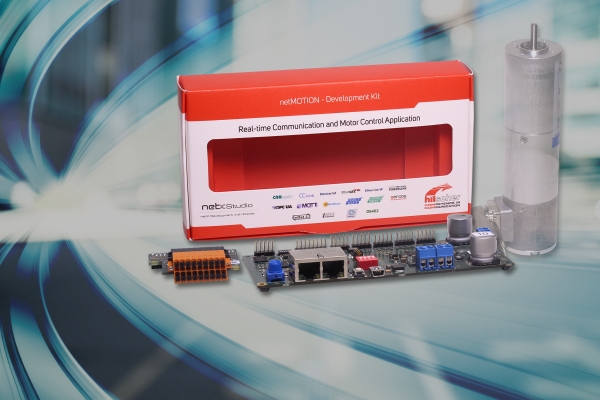

힐셔(Hilscher)가 netMOTION을 통해 다중 실시간 네트워크 프로토콜을 지원하는 자사 전략을 모션 제어 영역으로 확장했다.
NXHX 90-MC 보드를 위한 NXHX-DH 어댑터 피기보드(Piggy-Board) 플러그인 모듈은 디지털 홀 입력을 위한 아날로그 필터 회로를 제공한다. 또한 RS-422(5V 차동) 및 TTL(5V 싱글-엔디드) 쿼드러처 엔코더 신호를 netX 90을 위한 3.3V 입력으로 변환할 수 있으며, 엔코더에는 5V 공급전압도 지원한다. 최대 2개의 쿼드러처 엔코더와 3개의 디지털 홀 센서를 위한 푸쉬인(Push-In) 커넥터는 포지션 피드백으로 산업용 모터의 상호 연결을 용이하게 한다.
BOM 구성요소 목록을 비롯해 NXHX-DH 및 NXHX 90-MC의 보드 회로도와 레이아웃 파일은 다운로드 가능하며, KiCad EDA용 PCB 레퍼런스 디자인으로 이용할 수 있다.
netX Studio CDT 예제 프로젝트는 프로젝트 요구사항에 따라 각기 다른 입력 포인트를 제공하며, 애플리케이션 개발을 시작하는데 활용할 수 있다.
