PI가 V-610 로테이션 스테이지를 새로 출시해 PIMag 시리즈를 확장했다.

V-610은 3상 마그네틱 다이렉트 드라이브로, 드라이브라인에 기계 부품을 사용하지 않기 때문에 구동력을 마찰 없이 모션 플랫폼에 직접 전달하여 속도와 가속도가 탁월하다.

또한, 아이언리스 모터는 영구 자석 사이의 코깅이 없으므로 정밀도에 대한 요구가 높은 포지셔닝 작업에 적합하다.

최대 각도 속도는 540°/sec 이며, 분해능은 9µrad이다. 테이블 직경이 100mm 이고, 프로필이 28mm로 매우 낮아서 좁은 공간에서도 활용할 수 있다. 작은 크기임에도 불구하고 1.2Nm의 피크 토크를 제공한다. 25mm의 애퍼처가 있어 투과광 애플리케이션에 적합하다.

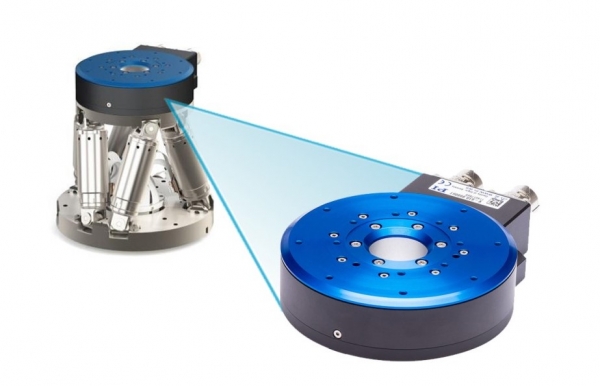

특히 V-610은 PI의 H-811 헥사포드와 결합하여 6축 정렬 시스템에 무한한 회전을 추가할 수 있다. 이는 광학 테이블을 위한 어댑터 플레이트로도 사용 가능하다. 이 밖에도 의료 산업, 샘플 검사, 정밀 조립, 생명공학, 반도체, 자동화 산업 등에 적용할 수 있다.
