MRAM·PCRAM·ReRAM 등 3종의 메모리 상용화 직전

오늘날 주류 메모리인 DRAM, 플래시 및 SRAM은 수십 년을 거쳐 성숙했고 지속적으로 진화하고 있다. 하지만 이 메모리는 무엇보다 성능, 전력, 비용 측면에서 스케일링이 더욱 어려워지고 있다. 컴퓨팅은 지속적으로 확장하고 있다. 많은 사람이 수백억 개 저가 컴퓨터가 모든 산업·소비자 제품에 내장되어 IoT를 형성하고, 퍼블릭·프라이빗 클라우드 데이터센터에 저장되는 데이터가 폭발적으로 증가하는 세상을 상상한다.

이에 따라 새로운 메모리는 필요해졌고, 다행해 MRAM(Magnetic RAM), PCRAM(Phase Change RAM), ReRAM(Resistive RAM) 등 3종의 새로운 메모리가 수십 년 연구 끝에 상용화 단계로 접어들면서 반도체와 컴퓨팅 산업에 호재가 되고 있다. 위 3가지 메모리는 새로운 소재(재료)로 이용 가능하고 공정 기술 및 제조 분야 혁신을 필요로 한다.

예를 들면 새로운 메모리 기술은 오염되지 않은 깨끗한 환경에서 정확한 박막 증착, 측정, 식각·제거, 캡슐화를 이용해 생성되는 구조와 새로운 소재를 이용하는 게 좋다. 이 같은 차세대 메모리를 가공하는데 소수의 원자 변화도 매우 큰 차이를 가져오기 때문이다.

업계에서 말하는 이상적인 반도체 메모리는 다음과 같은 특징을 모두 제공해야 한다.

▲빠른 읽기 속도
▲빠른 쓰기 속도
▲랜덤 액세스
▲저비용
▲3D 확장성
▲저전력
▲비휘발성
▲높은 내구성
▲높은 온도 허용오차
▲멀티 비트 저장을 위한 멀티 스테이트(multiple states)

현재 어떤 메모리도 위와 같은 속성을 모두 제공하지는 않는다. MRAM, PCRAM, ReRAM과 같은 신종 메모리는 주류 메모리를 보완할 주요 후보다. 따라서 성능 개선, 전력 및 비용 절감을 보장하고 주류 메모리를 대신할 이 신규 메모리의 특징을 살펴보자.

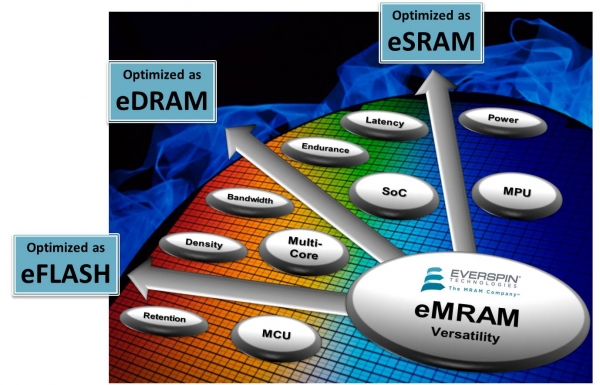

MRAM: IoT 기기의 주요 메모리 후보
MRAM은 매력적인 여러 속성이 있다. 빠른 속도, 비휘발성, 저전력(마그네틱 기술) 뿐만 아니라 메모리 배열이 단 3개의 부가 마스크(additional masks)로 백엔드 인터커넥트 레이어에 내장될 수 있어 경제성이 높다.

MRAM은 SRAM보다 느리지만 많은 내장 컴퓨팅 애플리케이션의 작업 메모리로 사용될 수 있을 만큼 빠르다. 또한 레벨 3 캐시 요구를 충족할 정도로 빠르다는 잠재력을 갖고 있다.

여러 로직·파운드리 선도 기업은 내장 MRAM을 사용한 시스템 온 칩(SoC) 설계의 조기 생산을 발표했다. 특히 MRAM은 인공지능(AI) 연산을 지원해야 할 사물인터넷(IoT) 기기의 주요 메모리 후보가 되고 있다. 시간이 지날수록 MRAM은 임베디드 시장의 자동차 분야에서 고온 요구 조건을 충족시킬 수 있다.



기술 및 제조 관점에서 MRAM의 가장 큰 과제는 디지털 데이터를 나타내는 데 기본 프로그래밍 요소인 MTJ(Magnetic Tunnel Junction) 형성에 필요한 많은 박막 스택을 정확히 증착하는 것이다. 많은 금속 및 절연층은 대기보다 낮고 깨끗한 고진공 상태에서 PVD(Physical Vapor Deposition) 방법을 이용해 증착되어야 한다. 코어 산화마그네슘(MgO) 박막층은 엄격히 통제된 상태에서 정확한 결정 배열로 증착되어야 한다. 단 하나의 원자에서 높이 변화가 발생해도 성능과 신뢰성에 영향을 미칠 수 있다.


PCRAM: 새로운 스토리지 클래스 메모리
PCRAM은 프로그래밍 메커니즘으로 열에 의해 고도의 비결정 소재 배열에서 결정 배열로 전환되는 ‘상 변화(phase change)’ 소재를 기반으로 한다.

PCRAM은 랜덤 액세스, DRAM보다 낮은 비용, 3D 확장성 및 비휘발성 등의 특징을 갖는다. 그 결과 주요 메모리 업체들은 PCRAM이 일부 DRAM 기반의 DIMM(Dual In-line Memory Module)과 고가의 SSD(Solid State Drive)를 대체하기 위해 비휘발성 DIMM과 같은 애플리케이션에 적합한지 평가하고 있다.

PCRAM은 임계 구조를 형성하기 위해 멀티 레이어(layer) 소재가 정확히 증착되어야 한다. PCRAM 층은 MRAM만큼 얇지 않지만 불순물에 매우 민감하다. 때문에 다양한 소재를 사용할 수 있고 미세 입자와 불순물을 예방할 수 있는 PVD(Physical Vapor Deposition) 공정 기술이 요구된다. 일단 PCRAM 스택이 형성되면 플라즈마 식각 방식을 이용해 개별 메모리 셀이 형성되고 캡슐화는 노출된 상 변화 소재를 보호한다.

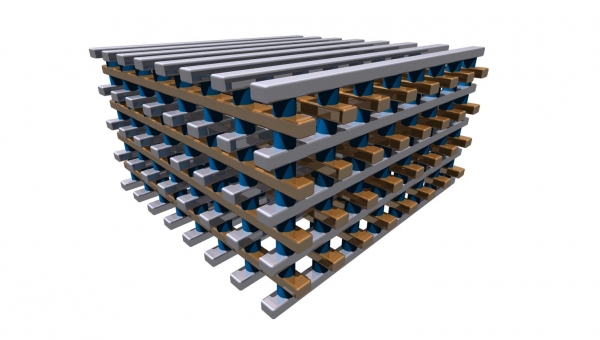

확장성은 PCRAM 비용 로드맵을 추진하는 핵심이다. 2D 스케일링은 CD(Critical Dimension)를 20nm 하프 피치로 줄이기 위해 사용되고 15nm-16nm 디자인 룰이 곧 등장할 것으로 보인다. PCRAM의 3D 스케일링은 더욱 장래성이 있다. 초기 디자인은 2 레이어 스택을 이용했지만 기술 로드맵에 따르면 4레이어, 심지어 8레이어 스택도 가능할 전망이다.


ReRAM: 고밀도 애플리케이션 겨냥
ReRAM 기술은 여러 형태가 있다. 이온 브릿지 내 금속 필라민트에 삽입된 ReRAM이 있는가 하면 기본 소재 내 생성된 산소 정공으로 생성되는 ReRAM도 있다. 정보 비트(bit)는 저항성 소재 중 주로 금속 산화물에 저장된다. 저항성 소재에 전류를 가해 프로그래밍이 수행되고, 각기 다른 수준의 저항성을 감지해 읽기를 수행한다. 또한 ReRAM은 광범위한 소재를 사용할 수 있다.

지금까지 ReRAM은 내구성에 한계를 보였기 때문에 소재와 제조 기술을 개선해 신뢰성을 확보할 수 있도록 실패 원인을 파악하는 노력이 필요하다. 이 문제가 해결된다면 ReRAM은 스토리지 애플리케이션에 높은 밀도와 낮은 비용을 제공할 수 있을 것이다.
