자동화 시스템을 세련되게
자동화 시스템을 세련되게
  • 김종율 기자
  • 승인 2018.07.09 09:59
  • 댓글 0
이 기사를 공유합니다

데이터 수집부터 클라우드 연결까지

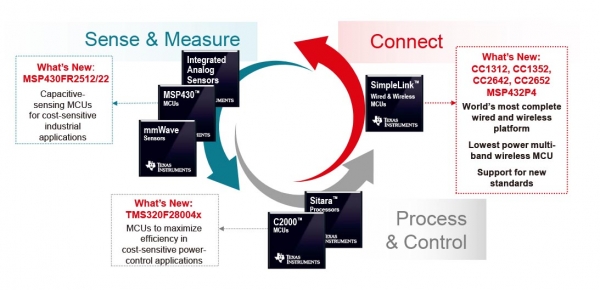

TI코리아가 센서에서 데이터를 수집하여 그 데이터를 프로세싱하고, 프로세싱된 데이터를 클라우드로 연결하여 사물을 제어할 수 있는 자동화시스템 제품군을 소개했다. 자동화 시스템을 구성하려면 시스템의 각 파트별로 필요한 역할이 있는데, 예를 들면 데이터를 수집하는 역할, 수집된 데이터를 분석하고 제어하는 역할 등, TI코리아가 이번에 소개한 제품군은 각 파트별로 역할을 수행하는 반도체들이다.

정전식 감지 MCU
우선 소개된 것이 비용에 민감한 애플리케이션이라도 정전식 감지 기능을 구현할 수 있는 MSP430 마이크로컨트롤러(MCU) 제품군이다. CapTIvate 기술이 적용된 MSP430FR2512 및 MSP430FR2522 MCU를 사용하면 산업용 시스템, 홈 자동화 시스템, 가전기기, 홈 엔터테인먼트, 개인 오디오 기기와 같은 애플리케이션에 최대 16개의 버튼과 근접 감지 기능을 구현할 수 있다.

●견고하고 최적화된 성능: MSP430FR2512 및 MSP430FR2522 MCU는 IEC 61000-4-6인증 정전식 감지 기능을 제공하는 MCU로서, 기름·물·윤활유에 노출된 애플리케이션에 적합하다. 이 새로운 MCU 제품은 경쟁 제품과 비교했을 때 전력 소모가 5배 더 낮고, 유리·플라스틱·금속 등의 표면을 통한 근접 감지와 터치가 가능하다.

●비용에 민감한 애플리케이션용 정전식 터치 MCU: TI의 CapTIvate 기술을 적용시키면, 출입 제어 패널, 쿡탑(cooktop), 무선 스피커 및 전동 공구와 같은 애플리케이션에 정전식 터치 및 근접 감지 기능을 추가할 수 있다.

C2000 Piccolo MCU
이어 소개된 C2000 Piccolo 마이크로컨트롤러(MCU)이다. 이 제품군 중에서 C2000 F28004x MCU는 전기차(EV)를 위한 온 보드 충전기, 모터 제어를 위한 인버터, 산업용 전원 공급 장치와 같은 비용에 민감한 애플리케이션의 전력 제어에 최적화되어 있다.

C2000 Piccolo F28004x MCU는 통합 아날로그 기능이 강점인데, 통합된 아날로그 기능에는 포스트 프로세싱 하드웨어, 첨단 동기화 기능 및 프로그래머블 게인 증폭기(PGA)를 내장한 3개의 독립적인 12bit 아날로그-디지털 컨버터(ADC)와 함께 정교한 비교기, 디지털-아날로그 컨버터(DAC) 및 시그마-델타 필터 인터페이스 등이 포함된다.

다중 표준/다중 대역 MCU

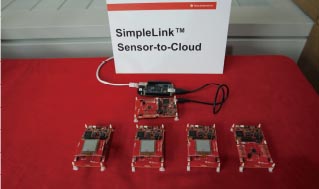

세 번째로 소개된 제품은 빌딩·공장·전력망에서 증가하는 커넥티비티 요구를 충족시키기 위한 새로운 SimpleLink 무선 및 유선 마이크로컨트롤러(MCU)이다. 이 제품은 업계에서 가장 낮은 전력을 소모하고, 스레드, 지그비, 블루투스 5, 서브-1GHz 등 동시에 다중 표준/다중 대역 커넥티비티를 지원한다.

새로운 제품은 보다 큰 메모리 용량과 다양한 커넥티비티 옵션을 통해 SimpleLink MCU 플랫폼을 확장시켰다. TI의 ARM Cortex-M4 기반 MCU 간에는 100% 코드 재사용이 가능하므로 편리하게 센서 네트워크를 향상시키고 클라우드에 연결할 수 있다.
새로운 SimpleLink MCU 제품은 다음의 무선 커넥티비티 옵션을 지원한다:

●서브-1GHz: CC1312R 무선 MCU
●다중 대역(서브-1GHz, 블루투스 저에너지, 스레드, 지그비): CC1352R 및 CC1352P 무선 MCU
●블루투스 저에너지: CC2642R 무선 MCU
●다중 표준(블루투스 저에너지, 스레드, 지그비): CC2652R 무선 MCU
●최대 2MB 메모리 용량의 호스트 MCU: MSP432P4 MCU

SimpleLink MCU 제품의 주요 기능
●최저전력: 새로운 무선 및 호스트 MCU 제품은 코인 전지 배터리를 사용해 업계에서 가장 낮은 전력 소모를 10년 이상 지속적으로 달성했다. 한 단계 향상된 저전력 센서 컨트롤러를 제공하는데, 100MHz로 최저 1.5uA에 이르는 전류 소모가 있다.

●10가지 이상의 커넥티비티 프로토콜 지원: 확장된 SimpleLink MCU 플랫폼은 2.4GHz 및 서브-1GHz 대역에서 최신 스레드 및 지그비 표준, 블루투스 저에너지, IEEE 802.15.4g, Wireless M-Bus를 비롯한 다양한 커넥티비티 프로토콜 및 표준을 지원한다.

●거리 연장 가능: 멀티 대역의 CC1352P 무선 MCU를 사용하는 개발자들은 내부에 통합된 전력 증폭기를 활용함으로써 미터링 및 빌딩 자동화 애플리케이션에서 거리를 추가로 연장할 수 있다. 이 전력 증폭기는 +20dBm의 높은 출력 전력과 최저 60mA의 송신 전류를 제공한다.

●2MB 플래시 메모리 제공: 새로운 SimpleLink MSP432P4 MCU는 16bit 정밀 ADC를 통합해 개발자에게 8배 더 많은 코드 공간을 제공한다. 그러므로 산업용 애플리케이션에서 확장된 온도 범위로 다중의 무선 커넥티비티 스택과 320세그먼트 LCD를 지원할 수 있다.
